MG100-TP(YRG3)极薄煤层单滚筒采煤机

采煤机,单筒采煤机,单滚筒采煤机,薄煤层采煤机,极薄煤层采煤机,薄煤层单筒采煤机

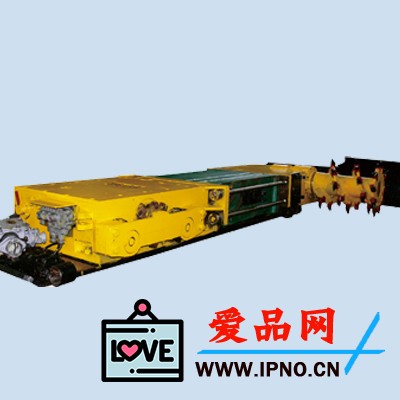

MG100-TP型极薄煤层单滚筒爬底板采煤机是国内最薄的采煤机.机身矮、短、窄,机身高度380mm(局部425mm含底船),机身长3848mm,机身宽910mm,用于煤层厚度为~,煤质中硬(f≤3),倾角<30⁰的煤层,当倾角>15⁰时,机器要增加防滑绞车.

该机采用液压传动、锚链牵引、无极调速,一个手把控制主油泵伺服机构进油量大小及方向,从而控制采煤机速度及前进和后退,操作简单.

技术参数:采高(mm)450~900               倾角(0)<300

煤层硬度(f)≤3                           生产能力(t/h)75~100

机身长(mm)4580(底船着地长)            机身高(mm)350(局部高395)

机身宽(mm)(910不包括牵引链轮及滚筒大轴)

配套输送机型号SGD420/22或SGB420/30

机面高度(mm)(含底托板30)38 0 (局部最高点425)

输出功率(kw)100                        电压(V)660

总装机功率100                            滚筒大轴转速(r/min)

下切深度(mm)10~20                        滚筒直径500~900

截割深度800  650                         牵引方式:液压锚链牵引

链条规格(mm)∮18×64                     牵引速度(m/min)0~

牵引力(kN)(约12吨)                  支护形式:单体液压支柱

降尘方式:内、外喷雾                       煤机重量(kg)7000

该机具有补液回路、热交换回路、回链敲缸保护、过载保护回路.电机两端出轴同时带动牵引部及截装部,装煤部保险销可实现过载保护,截割部离合器可实现截装部的转动和停止,采煤机安装有内外喷雾装置,截煤时喷雾降尘.电机总功率为100kw,该机牵引速度0~/min,截割工作滚筒转速/min,生产能力75~100t/h,功率大,整机强度高,可靠性高.该机与SGB420/30型刮板输送机,单体液压支柱配套使用,可实现极薄煤层普采工作面机械化开采.
