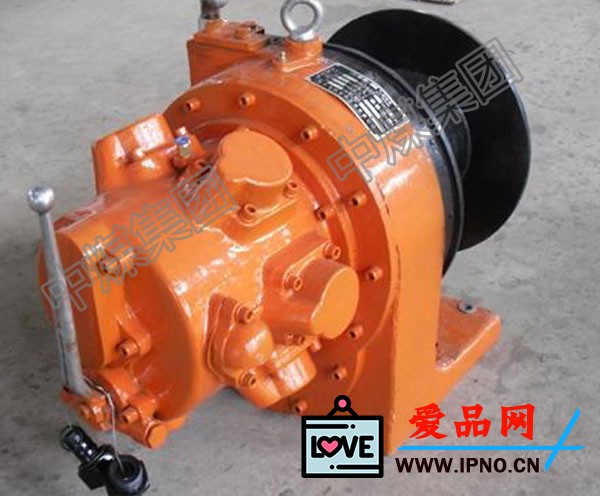

石油用气动绞车,吨气动绞车,JQH5A*48气动绞车

关键字:气动绞车厂家,石油用气动绞车,气动绞车

概况与用途:

JQH-5Ax48气动绞车,是以活塞式气动马达为动力的单滚筒,手操纵型式的绞车,该型绞车主要是供金属矿、煤矿等采掘矿场,建筑工程等部门拖运,或油田提升重物之用.

由于它具有体积小、重量轻、速度可调、易于搬运和快速安装等特点,因此,对于采掘矿场的井下作业更为适用,如在掘井、回采工作面的装载站上调度,拖运矿车和在井下的狭窄巷中提升、牵引工具、器械等重物.

结构与工作原理

JQH-5Ax48气动绞车系以空气为动力能源,通过活塞式风力气动机和具有二组内外齿轮传动副的减速机构来驱动滚筒的运转,以达到其卷扬的目的.

其主要结构包括气动马达、齿轮箱、滚筒和制动器等.

所有各传动件均采用滚珠或滚珠轴承支承,运转灵活.

其主要零件多选用高强度优质合金钢材,并经过化学热处理,使零件有较长的使用寿命

参数简介:

工作压力:～mpa

额定牵引力:5kN

最高提升速度:48m/min

卷筒直径:175mm

卷筒宽度:199mm

轮缘直径:290mm

钢丝绳直径:8mm

钢丝绳容绳量:120mm

外形尺寸:长宽高:720*342*145

重量:145kg
