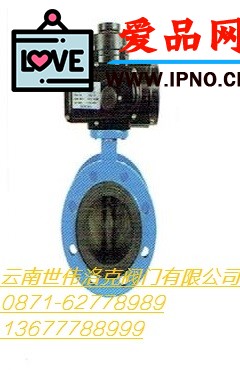

电动软密封蝶阀概述:

电动软密封蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成.适用于温度≤80～120℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用.

电动软密封蝶阀主要特点为:

①设计新颖、合理、结构独特,重量轻,启闭迅速.

②操力矩小,操作方便,省力灵巧.

③可以任何位置安装,维修方便.

④密封件可以更换,密封性能可靠达到双向密封零泄漏.

⑤密封材料耐老化、耐弱腐蚀,使用寿命长等特点.

电动软密封蝶阀设计标准:

GB/T2238-1989

法兰连接尺寸:GB/-2000;GB/-2000;JB78

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

电动软密封蝶阀主要技术参数:

公称通径    DN(mm)                 50～800

公称压力   PN(MPa)

试验压力   强度试验

           密封试验

           气密封试验

适用介质   空气、水、污水、蒸气、煤气、油品等.

驱动形式   手动、蜗杆蜗轮传动、气传动、电传动.

零件名称                     材料

阀体            球墨铸铁、铸钢、合金钢、不锈钢

蝶板             铸钢、不锈钢及特殊材料

密封圈           各种橡胶、聚四氟

阀杆              2Cr13、不锈钢

填料           O型圈、柔性石墨O

蝶阀密封材料选用和适用温度:

材料品种 氯丁橡胶    丁晴橡胶   乙丙橡胶   聚四氟乙烯    硅橡胶    氟橡胶  天然橡胶  尼龙

英语简称          CR           NBR      EPDM        PTFE           SI      VITON     NR       PA

型号代号         X或J         XA或JA    XB或JB     F或XC、JC      XD或JD    XE或JE    X1       N

耐最高温度        82℃         93℃      150℃       232℃         250℃     204℃    85℃    93℃

耐最低温度       -40℃         -40℃     -40℃       -268℃         -70℃    -23℃    -20℃    -73℃

适用工作温度   0~+80℃     -20~+82℃   -40~+125℃  -30~+150℃   -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

主要外形及连接尺寸:

公称通径

(DN)    L      D1    D      z-φd      H      H0       A        B

50     43      125  165      4-18      63    315       180      65

65     46      145  185      4-18      70    330       180      65

80     46      160  200      8-18      83    390       245      72

100    52      180  220      8-18      105   431       245      72

125    56      210  250      8-18      115   455       245      72

150    56      240  285      8-22      137   626       355      93

200    60      295  340      8-22      164   720       350      93

250    68      350  395     12-22      206   800       550      350

300    78      400  445     12-22      230   860       600      350

350    78      460  505     16-22      248   883       600      350

400    102     515  565     16-26      289   972       600      350

450    114     565  615     20-26      320  1043       750      380

500    127     620  670     20-26      343  1098       750      380

600    154     725  780     20-30      413  1236       750      380

700    165     840  895     24-30      478  1431       750      380

800    190     950  1015    24-33      525  1488       750      380
