PACe: pre-wrap !important;">D76-6-5a型蒸汽排管散热器标准图集(蒸汽,大棚,养殖)_裕圣华

产品主图:

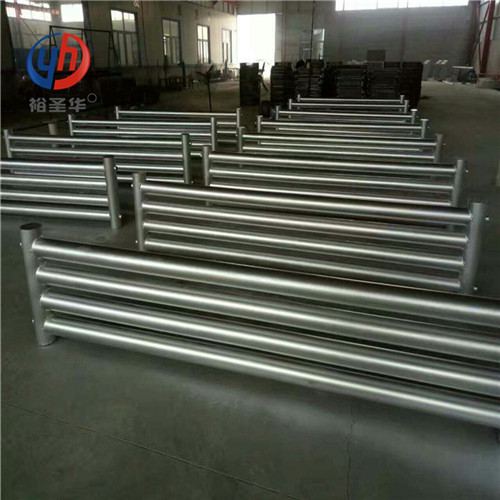

常用的光面管散热器横排管管径有D76/D89/D108/D133等.DN108,DN133等,同时两侧配套的更大管径的竖管为DN108,DN133,DN159等,满足热源介质流通需求.所有的光排管散热器系列产品共分为两大型号规格,也就是A型与B型的区分,A型主要应用于蒸汽采暖系统使用,被称之为蒸汽排管散热器,散热管统一严格选用国标无缝钢管进行交给加工制作,而B型主要应用于热水采暖系统而使用,被称之为热水排管散热器,散热管可以选用国标焊接钢管进行制作.

产品细节:

两者不仅仅在选料方面有所差别,同时两者的外形结构以及内部循环方式也有差别,蒸汽型流通方式为并联形式,整体结构呈目字形,而热水型流通方式串联式,整体结构呈S型.光排管散热器常规内部排列的横排管数量为4根至6根,长度常规范围为50cm--600cm.光排管散热器一般常规应用的横排无缝管的管径为D89,D108,D133等,两头的封管所应用的无缝管管径要稍大于横排管的管径.

产品参数:

0

由于国标无缝钢管的壁厚一般都在以上,所以这也就完完全全确保了成型散热器的抗压能力和抗腐蚀性能.产品内部能够较大体积的储存热源,也就保证了及时在供暖系统停止运营后,内部的热源也能够持续一定时间的散发热量.

产品车间:

1

2

3

蒸汽排管散热器也被称之为A型光排管散热器,热水排管散热器也被称之为B型光排管散热器.这两大类产品的原材料使用标准上也有一定的区别,蒸汽用时其内部所使用管道必须为国标无缝钢管,而热水用时其内部管道可以使用焊管(有缝钢管),同时在产品的外形结构上也大不一样.光排管散热器在不同版本的图集标准中,其相同的代码尺寸在实际的加工中尺寸也有一定的调整,比如说在更早一点的图集标准中DA型的代码标示.

产品发货:

4

5
