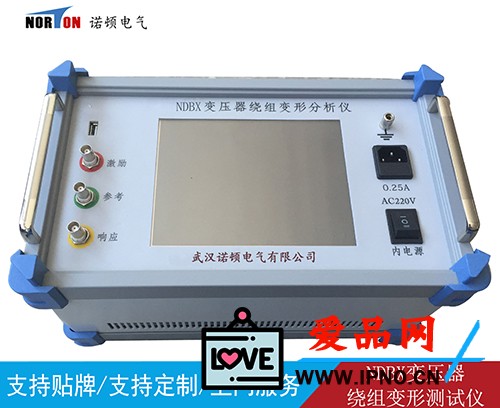

NDBX变压器绕组变形测试仪产品简介:

     变压器设计制造完成后,其内部结构和各项参数基本保持不变,因此每个线圈的频域响应也随之确定,正常绕组的变压器,其三相频域响应曲线耦合程度基本一致.

    当变压器在试验过程中出现匝间、相间短路,在运行中出现短路或-故障因电磁拉力造成线圈移位,在运输过程中发送碰撞造成线圈相对移位,这些因素都会使变压器分布参数发生变化,其频域响应也发生变化,根据频域响应曲线即可判断变压器的变形程度.
    基于以上思想和先进的测量技术,本公司设计了变压器绕组频率响应测试仪,该仪器能准确绘制各相频域响应曲线,通过测量曲线的横向、纵向对比,可以准确的判断变压器的变形程度.
    本仪器符合DL/T911 2004《电力变压器绕组变形的频率响应分析法》标准.

NDBX变压器绕组变形测试仪产品特征:

   • 采用先进的DDS扫频技术;

   • 采用双电源供电:市电AC220V±10%,内电源6V5AH蓄电池;
   • 采用高速,高集成化微处理器设计;
   • 输出正弦波幅值可通过软件设置;
   • 双通道16位AD采样;
   • 8寸彩色触摸屏,亮度可调;
   • 最多可以保存120组测量数据,供随时查阅或上传至PC机;
   • 有强大的上位机软件,曲线分析、打印和生成word文档;
   • 接口,支持数据上传和联机测试;
   • 主机尺寸:35cmX21cmX21cm;
   • 主机重量:约5kg.

PACe: normal; font-variant-numeric: inherit; font-variant-east-asian: inherit; font-stretch: inherit; line-height: 23px; vertical-align: baseline; text-size-adjust: none;">NDBX变压器绕组变形测试仪产品参数:

1.设置6种不同的扫描方式:

  线性 1K-步进1kHz    1000点
  线性 1K-步进   2000点
  线性 1K-步进1kHz    2000点
  线性 1K-步进点
  分段100HZ - 1000kHz  1440点
  分段100HZ - 2000kHz 2440点
2.测量范围:(-100dB) - (+20dB)
3.测量精度: ;
4.扫描频率精度:%;
5.信号输入阻抗:1MΩ;
6.信号输出阻抗:50Ω;
7.同相测试重复率:%;
