简介

GW4-35KV户外高压隔离刀开关适用于发电厂、变电站及大型工矿企业的三相交流50Hz户外电力系统中.

电流:400、630A、1250A、1600A、2000A,供高压线路在无功情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离和分、合电路之用.具有安全可靠 、操作轻便 、灵活等特点.产品的电器和机械性能符合**标准GB1985《交流高压隔离开关和接地开关》的要求.35kV成套隔离开关由GW4-(D)(W)型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成,也可配用CJ6型等电动机构.110kV成套隔离开关由GW4-126(D)(W)型隔离开关本体、CS14G人力操动机构、传动附件等组成,也可配用CJ6型等电动机构.

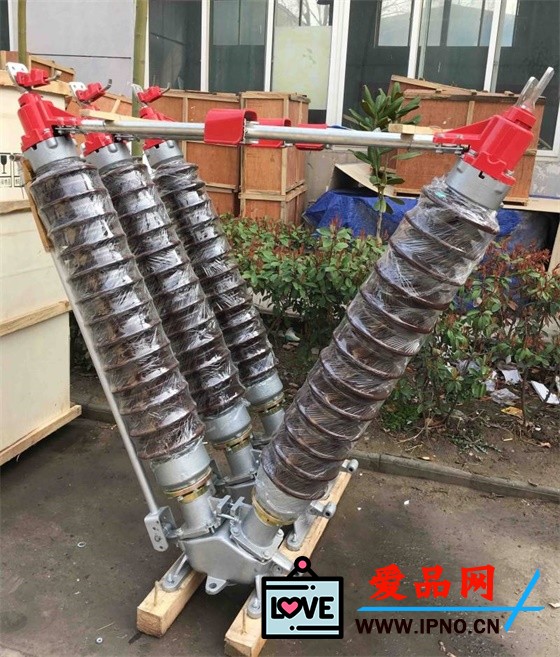

银川市35KV户外高压隔离开关厂家

产品特点

1)隔离开关采用双柱中开、触头转入式结构,具有自动清洁触头的能力,提高了接触可靠性;

2)触指采用高强度、高导电率、高弹性的新型材料制造.依靠触指自身的弹力夹紧触头,避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低,接触电阻增加,触头发热家具的恶性循环;

3)隔离开关转动部分按免维护的要求设计.转动座设计成密封结构,水汽、尘埃、有害气体无法进入.使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中,轴承永不生锈、润滑脂无法柳市,永不干涸,使隔离开关长期运行后的操作力距不会增加.采用不锈钢轴销与无油自润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀.

完善化隔离开关特点说明

1)全部采用热镀锌工艺防腐处理,热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料,紧固件M8以下采用不锈钢,其余均采用热镀锌.

2)导电部分铜管软连接型,中间触头为 "握手" 式自力型触指,弹簧外压式无电流通过,隔离开关只有中间一个接触点,其余均用软连接固定联接.

a.采用新的触头结构,将触片一端与触座固定,靠触片变形及弹簧产生接触压力,使触指末端的滑动接触改为固定接触,提高导电可靠性;

b.触指弹簧改为外置式,以避免弹簧分流;

c.现场用户无需焊接,无需被辅助材料,只提供安装支架(订货时注明是否带支架及高度)

3)转动部分配有自润滑套,无需润滑脂

4)主接线端子为平板型.

5)开关用支柱绝缘子强度密度大,稳定可靠,配方采用高强度瓷料制造,减少了产品强度的分散性,增加了产品的抗拉强度,结构设计时已对产品已有较大的强度预留度,使产品在运行中保证稳定可靠.

银川市35KV户外高压隔离开关厂家

使用环境条件

海拔不超过3000m;

环境温度上限为+40℃,下限-25℃;

风速不超过35m/s;

无导电或起化学作用气体和蒸汽的场所;

无火灾 爆炸危险的场所(污秽等极不超过Ⅲ极);

地震烈度不超过8度.

结构简介

隔离开关由底座.绝缘支柱及导电部分以及操动机构等组成.每极有两个支柱, 每个支柱上端各装有导电闸刀.两部分闸刀触头接触处在两支柱的中间部位. 支柱的下端各装有轴承套,在操动机构的带动下,可使闸刀作水平旋转90度,从而达到分合闸之要求.隔离开关为单极 型,也可通过连杆将三极连成能够联动的三极型式.配用CS11(不接地)CS8-6D(单接地) CS17(双接地)型手动机构操作.(可根据需要配电动机构)从上述结构简介中不难看出,本隔离开关结构合理,操动灵活自如;可单极,也 可三极使用,安装方便;触也开距大,绝缘安全可靠.还可根据用户需要,不接地或配装单边接地或双接地均可.
