网架结构的支座节点应能保证安全可靠地传递支承反力,因此必须具有足够的强度和刚度.在竖向荷载作用下,支承节点一般均为受压,但在一些斜放类的网架中,局部支座节点可能承受拉力作用,有时还可能要承受水平力的作用,设计时应使支座节点的构造适应它们的受力特点.同时支座节点的构造还应尽量符合计算假定,充分反映设计意图.

一、抗震球型钢支座安装

1、 球型支座的安装方案、连接形式应与结构设计人员具体商定,以保证上、下部结构与支座的可靠连接和功能发挥.

2、 下部钢筋砼柱的标号不得低于C40级.

3、 柱内配筋应参考本支座设计时的研究分析结果,即在自柱顶沿柱轴线方向柱脚方向的至的高度范围内(b为柱截面宽度),增大水平箍筋截面的配置,其增加量依承载力分析结果确定.

4、 活动支座根据设计需要在上支座板与滑板之间设置偏值.

5、 支座和预埋钢板的连接若采用焊接时,要采取降温措施,或对边断续焊的方法,防止支座钢件过热而损坏聚四氟乙烯板,橡胶密封圈和5201硅脂.

6、 安装前应使下部结构的标高和水平度满足设计要求.支座四角高差不大于1㎜.

7、 支座中心线应与主梁中心线及下部结构安装线重合.

8、 支座安装就位后,底板与预埋钢板焊接就符合设计要求.待梁体施工完毕后,应立即拆除临时连接件.

9、 支座安装时必须将上支座板与下支座板的连接件安装好,待支座安装就位完成后拆除,并立即安装上防尘罩(防尘罩为橡胶板,同现场施工单位负责安装).

 供应商州区钢连廊球形抗震支座生产定制

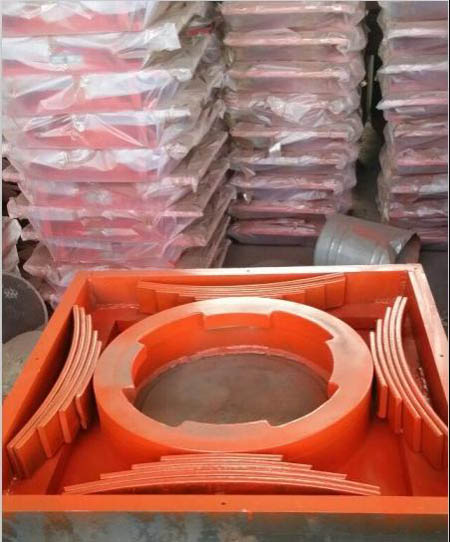

二、 KQGZ抗震球型钢支座,主要由上座板,下座板,球型钢衬板,位移箱体,弹性减震件,不锈钢板和聚四氟乙烯板组成.其用钢量少体积小,制造成品相对较低,具有万向转动万向承载等其它类型支座所无法比拟的优点,而且采用抗拉、抗剪的特殊结构,具有能抗地震烈度9度的能力.本产品的问世为降低工程造价、提高工程整体质量和防震减灾能力创造了极为有利的条件,在当今国内外蓬勃发展的大跨度空间结构建筑领域中 推广应用价值.

KQGZ抗震球型钢支座按结构形式可分为纵向活动支座(ZX)、多向活动支座(DX)、固定支座(GD).

三、抗震球型钢支座主要技术性能

1、 支座磨擦系数为;

2、 支座水平剪力大于竖向承载力的20%;

3、 支座抗拔力抗拉力为竖向承载力的10%-30%;

4、 支座竖向承载力1000-60000KN,分为25级;

5、 支座转角为;

6、 支座适用温度范围:-40+70;

7、 支座位移量见表.

位移量可根据工程需要变更,订货时用户提出要求即可,纵向活动支座可根据位移横向布置.
