点击图片查看原图TSI 9000 V3V™系统特点与优势
可测量气体和液体流动一立体区域内三维速度
灵活的系统配置
可针对测量体尺寸和空间分辨率选择的V3V-9000相机安装架
V3V-9000-CS支架:测量体尺寸140 x 140 x 100 mm 3 、空间分辨率3 mm 3
V3V-9000-CS支架:测量体尺寸50 x 50 x 25 mm 3 ,空间分辨率小于1 mm 3
可选择的相机
4百万像素、32fps 4MP-HS相机
4百万像素、180fps 4MP-180相机
8百万像素、 8MP相机
所有相机均可用于两个V3V-9000相机安装架,提供理想的测量体尺寸和空间分辨率
便捷、直观的系统布置;快速校准及测量结果
允许相机快速准确地固定到V3V-9000安装支架,使相机系统可在几分钟内进行图像捕捉
使用自动移动和控制的三维校准,在30分钟内即可给出校准结果
准确识别在三维空间中示踪粒子位置的专利三重搜索技术
粒子跟踪处理提供了测量体内的最高可能的速度矢量
集成的可用于复杂流场的简单可视化的三维图形及显示
TSI 9000 V3V™系统产品详情

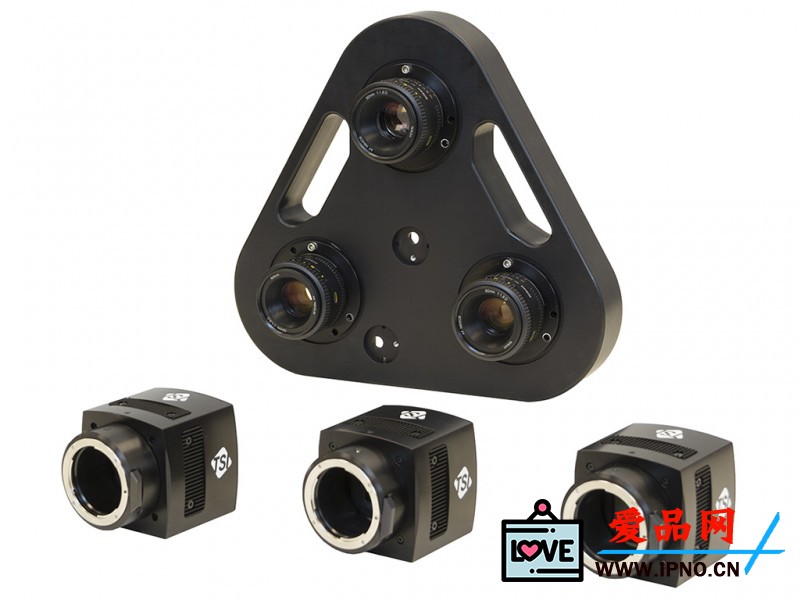

具有独特设计和专利的V3V相机安装支架V3V-9000-TS和V3V-9000-CS,根据客户需求为用户提供不同的测量体尺寸和空间分辨率. 该安装支架固定相机迅速,系统可以在30分钟内安装完毕进行测量.TSI的V3V系统不同于-类型的体视PIV系统,不需要漫长的过程进行相机的位置和角度调节即可获得正确的聚焦.
选择相机决定了像素分辨率和采集速率;三个相机可以从V3V相机安装架上拆卸,进一步扩展用户的测量能力.此外,其相机可用于平面PIV、立体PIV或PLIF系统中.
TSI 9000 V3V™系统应用
脉动流
风机流
仿生动力学研究
边界层流
具有气泡的两相流
扑翼的流动结构研究
生物医学器件的流动分析
涡流形成
美国TSI 9000 V3V™系统INSIGHTV3V-4G是深圳市展业达鸿科技有限公司的主要产品,我们的产品负责人是钱小姐,我们的地址是深圳市福田区八卦岭工业区615栋419,期待与您的合作!
