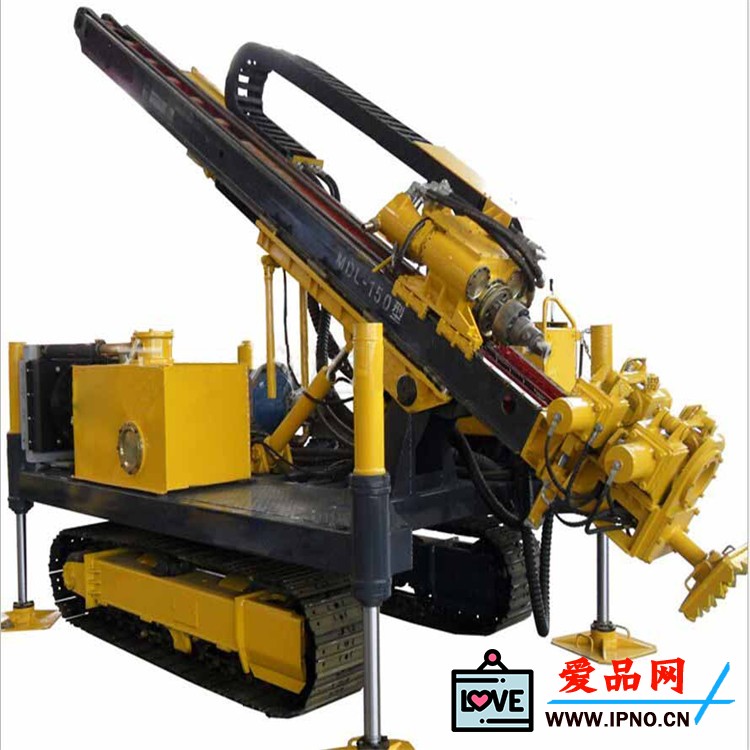

MDL-150履带式锚固钻机

功能简介:

该机型属于全液压回转器式锚固工程钻机,主要适用于城市中基坑支护和控制建筑物位移、地质灾害治理等工程施工.钻机结构采用整体式,配有履带行走底盘和夹持卸扣器.履带底盘移动迅速,孔位对中方便;夹持卸扣器可以自动拆卸钻杆和套管,降低了工人的劳动强度,提高施工效率.

主要特点:

1、全液压控制,操作方便灵活,移位方便,机动性好,省时省力.

2、钻机回转器采用双-驱动,输出扭矩大,提高了钻机钻进平稳性.

3、可配备新型的变角机构使对孔更加方便,调节范围变大,可以降低对工作面的要求.

4、对散热系统进行了优化,确保液压系统的工作温度在45～70°之间.

5、配有专用的跟管钻进钻具,在不稳定地层用套管护壁开孔,常规球齿钻头终孔.钻进效率高,成孔质量好.

6、钻机除了履带底盘、夹持卸扣器和转盘外,可以选配旋喷模块叠加,使钻机更加适合工程施工.

7、主要钻进方法:潜孔锤常规钻进、合金钻进、螺旋钻进、钻杆钻进、套管钻进、钻杆套管复合钻进.

整机介绍:

1、罩壳:加装的罩壳使机器外形更科学,同时也保护了关键液压件不受污染.

2、支腿:不但让油缸免受损坏,还增强了支撑强度.

3、操作台:分体式操作台,使操作更简单,避免误操作.

4、履带:更长更强的履带,有效防止下陷,适应更广泛的地层.

5、(可选配)举升:可调节孔口高度,不再依赖于工作面的高低.

6、(可选配)自动转盘:免去人工劳动,更轻松,更方便.

7、大通孔耐高压水龙头:扩大头施工的必备装置.

8、动力头:钻机回转器采用双-驱动,输出扭矩大,回转中心较同类产品低,大大提高了钻机钻孔的平衡性.配置的伸缩接头,可大大延长钻杆螺纹寿命.

9、散热系统:针对客户当地的特殊工况,对散热系统进行了优化,确保液压系统在室外温度为45℃时,最高温度不超过70℃.

施工特点:

1、可选配专用的跟管钻进钻具(钻杆、套管、偏心钻头等),在不稳定地层用套管护壁开孔,常规球齿钻头终孔.钻进效率高,成孔质量好.

2、钻机主要适用于深基坑锚固支护,还可通过旋喷模块的更换,使钻机可以进行旋喷施工.除此之外本机在地热孔、降水井、微型钢管桩和微型灌注桩的施工方面也有强力表现.

3、钻机除了履带底盘、夹持卸扣器和转盘外,我们还为用户提供了旋喷模块等选配件,用户在订购钻机时进行选配叠加,使我们的钻机更加适合您的工程.

4、钻机除了履带底盘、夹持卸扣器和转盘外,可以选配旋喷模块叠加,使钻机更加适合工程施工.

主要参数:

钻孔直径        150-250(mm)

钻孔深度        130-170(m)

终孔直径        75mm

钻杆直径/套管直径 73、89、102、114(mm)

钻孔倾角        0-90(° )

回转器输出转   10/20/30/35/40/60/65/70/85/130/170(r/min)

回转器输出扭矩   7500()

回转器行程       3400(mm)

回转器提升力     70(kN)

回转器提升速度   0-5可调/7/23/30(m/min)

回转器加压力     36(kN)

回转器加压速度0-10可调    0-10可调/14/46/59(m/min)

行走参数:

行走方式         履带行走

爬坡角度         25(° )

履带接地比压     36(kpa)

行走速度         20(km/h)

回转参数:

回转方式         整机手动旋转(自动旋转选配)

回转结构         回转轴承

定位方式         定位销

输入功率参数:

输入功率(电动机)    55+(KW)

运输状态(度x宽x高) 5400 (mm)

重量                6000(kg)
