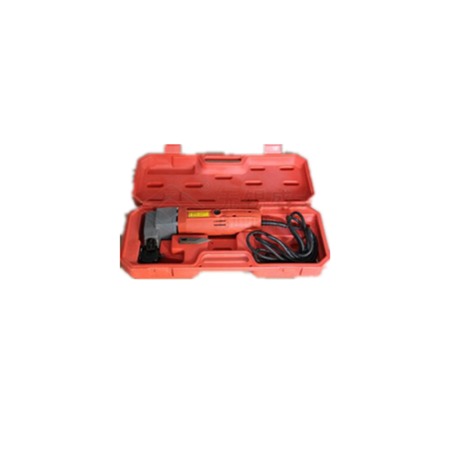

DQC-1电动切层机包括微电机、螺钉、刀片、滑块、偏心轴和机壳的运输带接口电动切层机,其特征在于,它还有用螺钉固定在机壳上的连接块,滑动板与连接块滑动配合,在连接块的一侧上方装有螺栓,滚花螺母与螺栓配合.

2.功能:断层、断带

   在皮带剥层前或从皮带中间开口的作业中,都要使用电动断层器断层;也可用于断带,厚度≤ 10mm以内.本机体积小、重量轻、操作方便,能准确控制断层深度.

3. 操作方法

   1. 卸下防护罩.用改锥旋转本机刀头螺钉,使刀片伸出或缩回到极限位置,然后拧松紧定螺钉,通过侧面螺母,调节刀尖与刀架平台的距离(即断层厚度),调好后,拧紧紧定螺钉,即可进行作业.

   2. 启动电机,将刀尖对准划线,用力将刀尖垂直插入皮带层,使刀架平台紧贴皮带表面,沿划线方向匀速向后拖动刀具,即可完成断层作业.

4. 技术参数

              电 压: 220V

              功 率:

            外型尺寸: 280 × 65 × 180 ( mm )

            最大断层厚度: 10mm

4 . 注意事项

 1. 在每次断层器到最后边缘时,要注意保护刀尖,免被碰钝,最好在边缘垫上一小块皮带或木板保护.

 2. 由于皮带本身具有一定弹性,每位操作者施于刀具的压力也不同,因此,调节刀尖与平台的距离时虽是同一厚度,但要因人而异,其误差在  —  ( mm )之间
