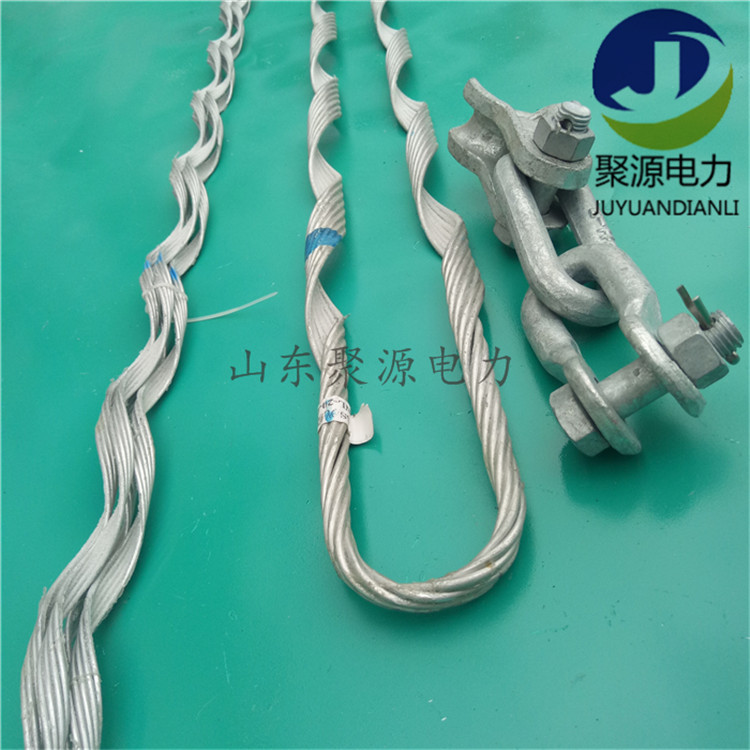

ADSS光缆用预绞式耐张线夹

产品特点:1.产品安装便捷,徒手可安装,不需专用安装工具,且安装质量保证.

2.在保证对光缆握力不小于光缆额定抗压强度(CUTS)95%的前提下,同时不损伤光缆.

3.产品互换性强,可与多种金属链接配套,增大了适用范围.

4.产品用铝包钢丝或镀锌钢丝材料制成,具有高强度的机械性能和极高的防腐性能.

产品选货须知:1.产品根据ADSS的额定抗拉强度(RST),运行张力,运行格挡,光缆外径来选择合适的耐张线夹.

2.数量配置:终端杆塔—1套/杆塔,耐张塔—2套/杆塔

3.连接件按所选型的耐张线夹进行合理配套

山东聚源电力物资有限责任公司

耐张线夹、预绞式耐张线夹【图】ADSS耐张线夹详细介绍,

线夹组成:一套完整的耐张线夹是由:U型挂环,延长环,嵌环不,外绞丝,内绞丝,PD挂板,螺栓等组成的,线夹的拉力可根据光缆的要求达到30KN,50KN,70KN,100K等;具体选配型号需要根据ADSS光缆的型号参数来选配.

ADSS耐张线夹的机构组成特点:

预绞丝-----用铝包钢绞丝制成,预绞丝内壁粘有一层微粒金刚砂,以增加磨擦力.预绞丝在工厂加工时被预制成四个子束,避免安装误差并便于快速安装.预绞丝的末端朝径向外侧弯曲,以免挤压损害光缆.

U形挂环-----------热镀锌钢U形挂环,起到与杆塔紧固件连接的作用.

PD挂板----------热镀锌精密铸PD挂板,起到将U形连接环和U形挂环连接起来的作用,并避免耐张线夹出口处光缆离杆塔太近,从而保证此处光缆有足够大的弯曲半径.

嵌环--------热镀锌精密铸钢嵌环,夹嵌在耐张线夹U形弯曲头内,起到保护耐张线夹并与延连接的作用.

我司专业生产光缆金具金具厂家:ADSS耐张金具、ADSS悬垂金具、ADSS耐张线夹、悬垂线夹、OPGW耐张金具;OPGW耐张线夹、悬垂线夹、OPPC耐张金具、悬垂金具、耐张金具串、悬垂金具串、PGW耐张金具串.悬垂金具串、ADSS静端金具组合金具等;
