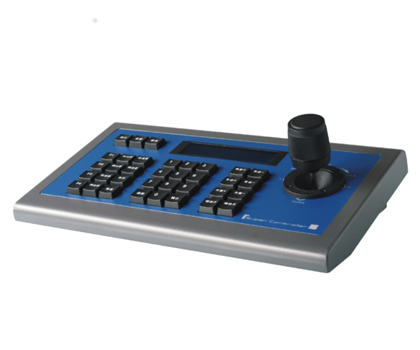

金微视会议摄像机控制键盘JWS-JP100是模拟三维控制键盘,全面兼容VISCA协议,还有PELCO-D-P协议,可以控制索尼协议的视频会议摄像机和监控球机,使用232或者485最多可以控制255台会议摄像机.
产品概述
● 为SONY视频会议摄像机度身定做的控制键盘,全面兼容VISCA协议
● 可以独立设置SONY视频会议摄像机的地址码
● 在线刷新程序功能,根据客户所提供的协议、指令,编译相应的升级程序,客户只需在电脑上通过RS485接口连接控制键盘,升级固件
● 独特的控制码学习功能,客户可自行修改控制码指令
● 多种通信方式,RS485、RS422、RS232、10M网络(选订)、USB(选订)
● 所有参数均通过按键操作程序完成设置,方便快捷
● 无极变速控制快球转动,控制摇杆摆动角度实时体现快球转速
基本功能
● RS485控制总线,最多可以控制前端设备地址255个,最大同时并联128个设备,最多控制7台串联的 SONY视频会议摄像机
● 可以设置、调用SONY视频会议摄像机1-46个预置位
● 所有输入输出通讯端口均采用防雷设计,抗干扰能力强,标准传输距离达1200米
● 级联端口上最大可连接15台副控键盘
● 通讯兼容性好,内置多种协议
● 键盘操作密码开关锁功能
● 按键提示音开关功能
● 快球无极变速控制
● LCD液晶屏显示
技术参数
| 参数/型号 | 控制键盘 JWS-JP100 |
| 通信协议 | Pelco-D、Pelco-P、VISCA |
| 波特率(bps) | 1200、2400、4800、9600、19200 |
| 控制地址 | 最大可控制255台快球、-、地址码从0-254 |
| 通信方式 | RS485半双工、RS422全双工、RS232串口、 10M网络(选订)、USB(选订) |
| 通信距离 | RS485、RS422大约1200米,RS232大约10米 |
| 级联数量 | 可级联16个副控控制键盘,控制器ID从0-15 |
| 操控摇杆 | 三维(控制:上、下、左、右、变倍) |
| 接口方式 | 10 PIN压线端子,DB9头 |
| 显示方式 | LCD蓝屏液晶显示屏 |
| 提示音 | 按键声音提示开/关 |
| 工作电源 | DC12V±10% |
| 功率消耗 | 6W MAX |
| 工作温度 | 0℃到50℃ |
| 存放温度 | -20℃到70℃ |
| 包装尺寸(mm) | 360×190×55 |
| 重量(Kg) |
