电力传输系统中,高压开关柜作为其中的核心枢纽部分,起着关键性的作用.柜内的众多接触点会由于长期使用导致氧化腐蚀,螺栓松动等而导致接触电阻增大,从而导致设备过热甚至出现严重故障.因此,实行温度在线监测很有必要.

无线温度检测装置采用无线电传输温度信号,传感器安装在高压设备上,与接收装置之间无电气连接.因此,无线测温能解决高压设备接点温度不容易实时在线检测的难题.具有极高的可靠性和安全性.

我公司的开关柜无线测温装置专门设计用于高压设备的温度在线检测.采用公共无线电频段.温度接收显示单元采用大屏幕液晶显示,温度显示清晰.具备标准的RS485接口,可与上位机进行通信.

功能及特点:

实时监测开关柜各个触头以及-监测点的温度

采用无线方式测量,温度探头与主控制器之间无导线连接,抗干扰能力强

一个主机最多可连接45个传感器(可选)

免申请无线电频段

预警、报警输出功能(无源接点)

针对高压开关柜进行抗干扰优化设计,抗干扰能力强

大屏幕液晶显示,菜单式操作,方便易用

温度分页分组显示,最多可测量、显示15组45点的测试点的温度,实时时间显示

可记录最多999次报警动作的时间、温度

工作原理及参数:

开关柜无线测温装置,采用主从式结构,一台主机可以连接多路从机(温度传感器).主机通过无线方式接收各个温度传感器到的温度信号,并显示以及做报警等处理.主机提供标准的RS485接口与上位机通信,传输温度及报警等信号

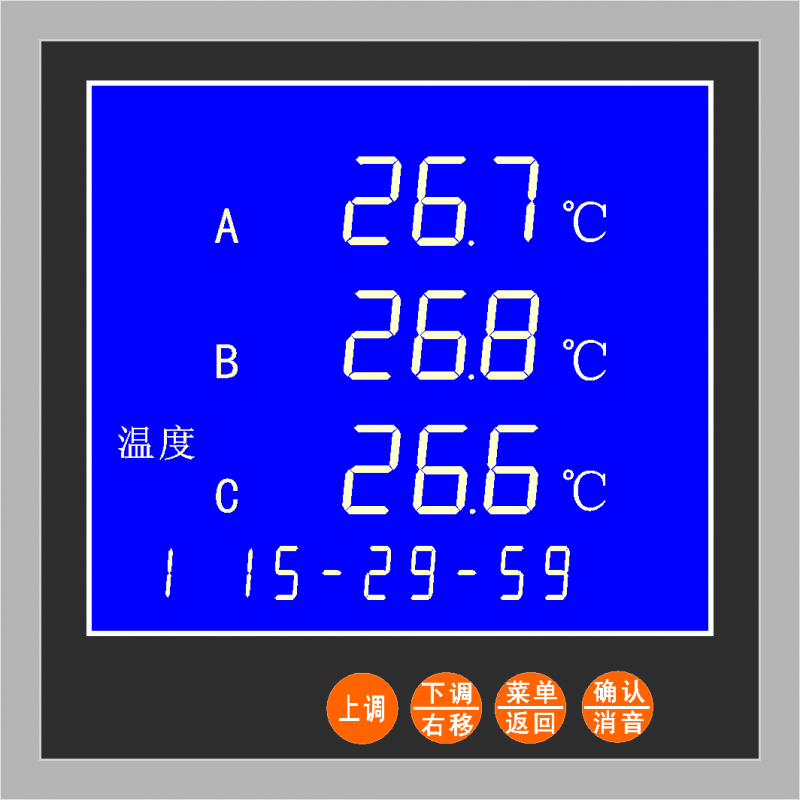

显示页面说明:

页面显示采用分页显示,一个页面为1组,同时显示A、B、C三个检测点的温度,最多可测量显示1-F(1-15)组共45个点的温度(用户在订购时可根据实际需要来选择使用多少个点,可有多种选择)

显示数据设置:

可通过按键切换显示或是自动循环显示每一组的温度.系统默认为自动循环显示,每5秒轮换一个页面,直到1-15页面显示完,再回到第一个页面.在循环显示时按下"上调"或"下调"按键之后转为手动切换,若超过1分钟未按下按键则转为自动循环显示.

按键说明:

"上调"键:在显示主页面时按动该键可向上切换显示的组数,在设置菜单中作移动菜单或是数字加的功能.

"下调、右移"键:在显示主页面时按动该键可向下切换显示的组数,在设置菜单中作移动菜单或是数字位移的功能.

"菜单、返回"键:在显示主页面时按动该键进入设置菜单,在设置菜单中该键起回退作用.

"确认、消音"键:在设置菜单中起确认作用,发生预警或报警时蜂鸣器会发出报警声,按该键能关闭声音.

在显示主页面同时按动"上调"和"确认"键进入开关量显示页面.可查看报警输出的状态和开入量输入的状态.
