型号

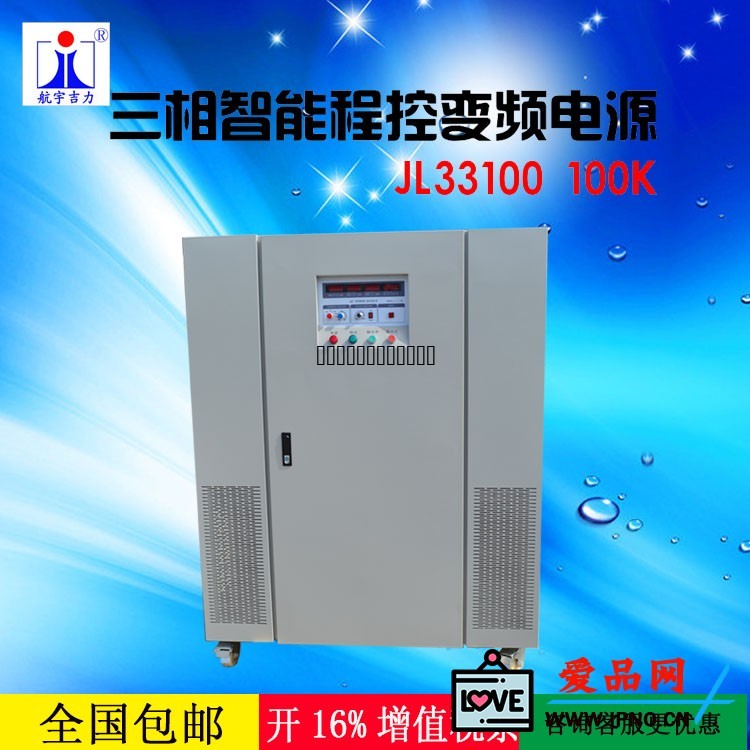

JL33100AT-800V

容量

100KVA

输入电压

三相三线   380V±10％，

输入频率

50Hz/60Hz±5Hz

输出电压

三相四线+地线 线电压：0.0～800.0V

输出频率

定频：50Hz、60Hz、150Hz、300HZ

输出波形

正弦波

频率稳定度

≤±0.1％

电压稳定度

≤±0.5％ FS

总谐波含量

≤2％（80%线性负载）（THD）

三相线电压偏差

≤±1％FS （平衡负载时）

负载效应

≤1％

效率

≥85％

保护

过载、过流、过热、短路等保护

绝缘电阻

输入对外壳及输出：≥20M（DC1000V）;输出对外壳：≥20M（DC500V）

过载能力

输入对外壳及输出：AC1500V/min，漏电流＜20mA；输出对外壳：AC1500V/min，漏电流＜20mA

外壳防护等级

IP20

工作环境

温度：-10℃～40℃  湿度:10%～90% （25℃，无凝露）、

海波高度≤2000m

外形尺寸（W*H*D)）㎜

1300(宽）*1680（高）*800（深）仅作参照以实际外形为准机箱颜色：RAL7035

备注

1、输入加滤波器，防止对同源仪器的电网干扰。

2、做好电源的内部绝缘，耐压和绝缘满足要求

3、电源控制可以选择本机控制或外部控制

4、外控说明

4.1频率50HZ、60HZ、150HZ、300HZ可以外部接点控制

4.2电压0-800V可以用DC0-10V调节

4.3如果电源故障，引出接点指示

4.4控制信号 直接引出到机箱内部，并定义所有的定义。

5、输入空开，输出接触器控制，带状态显示

6、机柜安装，带可锁紧的脚轮
