恒旺厂家直销YGZ90导轨式凿岩机

YGZ90导轨式凿岩机概述:

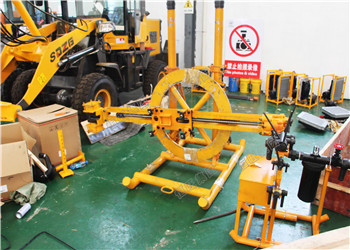

FJY22-II/FJY25-II型圆盘式气液联动凿岩机采用YGZ90-II型导轨式独立液压回转凿岩机,以压缩空气、液压油为动力的中深孔凿岩设备.主要用于井下采矿场接杆钻凿上向扇形孔或环形孔中深炮孔.亦可用于井下空场的放顶和巷道锚杆支护,以及需要钻凿类似上述炮孔的石方工程.钻孔直径50-80mm.

YGZ90导轨式凿岩机组成:

1、FJY22/FJY25型圆盘钻架,

2、YGZ90导轨式独立回转凿岩机.

3、液压油站,故特别适用于井下工作地点变动频繁,运输条件较差且不宜采用凿岩钻车的巷道.

我公司研制的FJY22-II/FJY25/II圆盘式气液联动凿岩机采用风动与液压联动技术,主要部件均采用合资品牌产品.品质可靠,使用寿命长.油站采用不锈钢材质,液压传动技术在工程机械设备使用中具有工作稳定、可靠、操作方便、控制灵活,是国家高新技术行业.该机特别是在钻凿深度15米以上中深孔作业中工效提高显著.

FJY22/FJY25型圆盘钻架主要技术参数:

YGZ90导轨式凿岩机工作原理:

圆盘式钻架是为了适应小断面采矿巷道使用YGZ90-II型导轨式独立液压回转凿岩机而设计制造的辅助设备,它以压缩空气为动力,以实现凿岩机钻孔时的推进和定位功能.

压缩空气经过进气总阀、油雾器、各操纵阀至各运动部件实现凿岩过程的循环作业.

YGZ90导轨式凿岩机结构特点:

该钻架结构简单,拆运方便,工作安全可靠,效率高． 整个钻架由钻架结合部,推进器结合部和操作台结合部三个组件组成,钻架结合部主要包括气顶、圆盘和底撬三个部件.推进器结合部由掐钎器、导轨、滑座和推进马达四个部件.操纵台结合部包括操纵阀和油雾器等主要部件.

YGZ90导轨式凿岩机使用:

钻架分体运到工作点后,按底撬、气顶、圆盘、推进器的先后次序组成时各结合处理擦洗干净,涂上黄油,紧固,总进气和水管在与操纵台装接前要吹净泥沙,各处软管在与钻架相应部件装接前也必须吹洗干净,以免泥沙等赃物进入机件

(1)使用前准备工作要做好,检查工具、量角器、照明工具、机油是否齐备,准备足够的合格钎具.

(2)定位及移排:根据凿岩机炮孔设计要求,钻架要对准巷道中心线及炮孔排线,圆盘平面与排线要平行,否则会影响效果,钻架移排前要将底撬出或顶出覆盖渣面,如底板淤泥多,可在板淤部垫上木板,再用撬杠或牵引绞车将钻架向另一排线.

 (3)、搬运:该钻架长距离搬运时,可将推进器从钻架上卸下外,还可方便地将钻架结合部拆成气顶、圆盘和底撬三部分.操纵台也可拆成工具箱和操纵阀二部分.解体后的各部件用人工既可搬运到所需的工作地点.故特别适用于井下工作地点变动频繁,运输条件较差且不宜采用凿岩钻车的巷道.

YGZ90导轨式凿岩机液压系统主要技术参数

1、液压系统采用电动机驱动32m1/r排量齿轮泵;

2、系统额定工作压力为10Mpa;

3、液压系统的油箱容量为150L;

4、系统过滤采用回油动过滤,精度10μ;系统整体油液清洁度可保证在NAS9级范围内;

5、冷却采用水/油冷却,冷却流量为150L/MIN;

6、系统用油:46#—68#抗磨液压油;液压油清洁度保证要求为NAS9级上;

7、整套泵站的电器控制为手动控制;

8、摆线马达:JS-200,排量200ml/r,耐压16MPA;油马达的转速220RPM.
