外遮阳系统是温室顶部加装了一套可以电动驱动行走的遮阳网,其原理是通过圆丝遮阳网过滤到多余的光线从而达到室内降温的效果.外遮阳的传动系统采用A型齿轮传动,电机采用三相减速电机.

外遮阳系统

一、外遮阳系统工作原理

其工作过程是通过电机驱动带动驱动杆,驱动杆通过齿轮做传动到传动杆前后移动.传动杆推着驱动卡工作,遮阳网就固定在驱动卡上从而达到伸展,收拢的目的.

系统组成

二、外遮阳系统组成

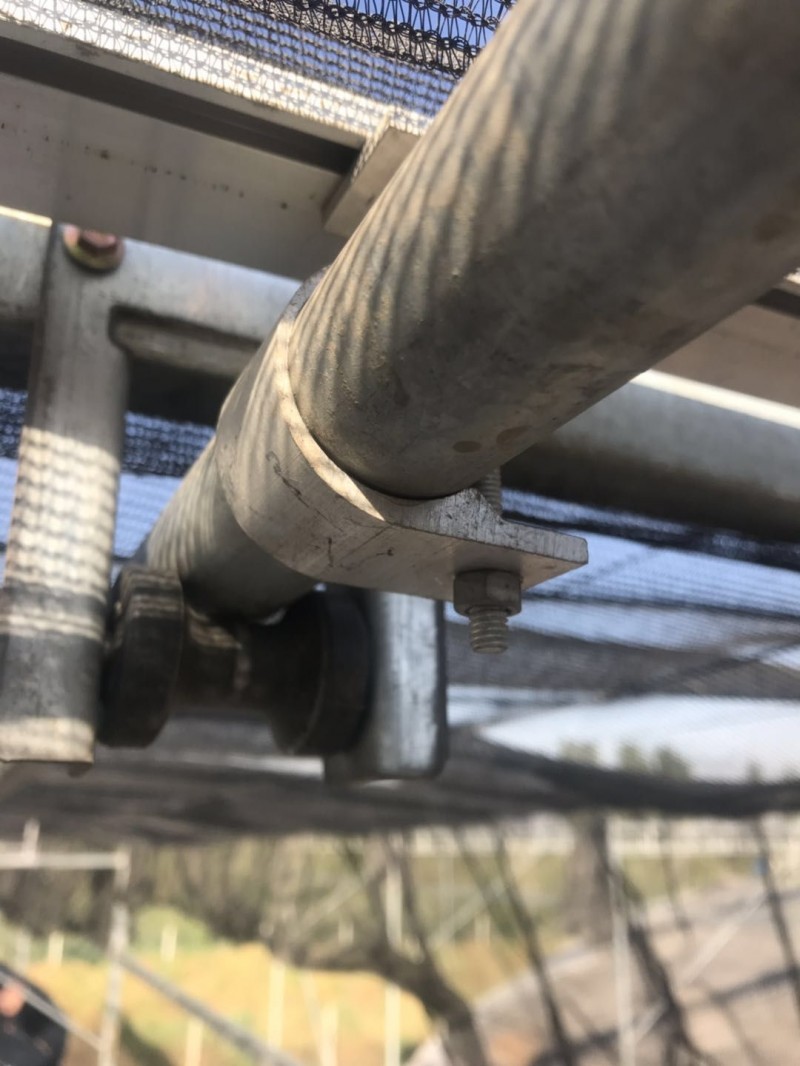

拉幕电机(),齿轮、齿条、焊合接头、推杆接头、驱动抽(Φ32*热镀锌管)、传动抽(Φ32*或Φ25*热镀锌管)、吊轮(门型轮)、驱动卡(铝型轮)、托幕线(塑钢线)、驱动边(铝型材)、外遮阳(圆丝长寿遮阳网)、卡簧(镀塑)、幕钩、铅坠、定位簧等.

三、技术参数和安装注意事项

遮阳网的遮阳率一般为70%,材料为圆丝塑料,厂家质保五年(原生料的),电机的驱动面积一般在2000-2400平方左右,面积大了可以合理的分成两个区域来设定.电机一般为380v,配套行程开关.驱动边建议选择铝型材材料的,镀锌板材料的一是强度不够容易弯曲,二是镀锌材料不如铝型材的防锈能力强.

托幕线的安装一般外遮阳上下均为米一道(内遮阳的一般下部米一道、上部1-米一道).托幕线选用原生料的材料,厂家质保期为五年.驱动杆安装   做到横平竖直,这样才能保证驱动日后的合理运行,否则会出现驱动边扭曲的情况,所以说一个成熟的施工队伍是十分的关键.

四、使用操作

一般遮阳系统安装使用后、有很多客户都会认为电机限位已经订好了,不需要在下边再控制了,其实,电机因素及使用频率都直接影响着电机限位,有的电机限位在使用过程中会出现松落现象,所以在使用时,是在现场等   展开没问题了再离开.
