调度绞车主要用于煤矿井下调度矿车或辅助牵引之用,亦可用于矿山地面、冶金矿场或建

工地等进行调度和-运输工作.绞车配有隔爆电气设备,可用于煤尘及瓦斯的矿井中.

JD-调度绞车型号含义——J:卷扬机类,D:调度绞车,牵引力:16kN.

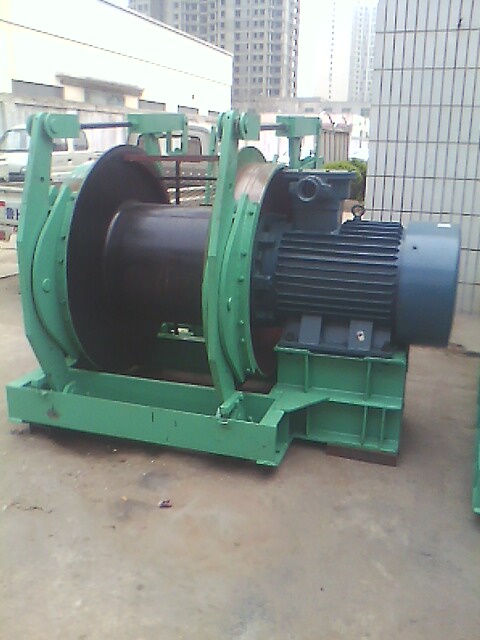

调度绞车整机为防爆型,适用于有煤尘及瓦斯的矿井,整套设备包括:防爆电动机,减速器,卷筒,轴承支架(支承架),底座,托架,行星齿轮传动装置(滚动轴承,传动齿轮,电机齿轮,小内齿轮,联轴齿轮,行星齿轮,大内齿轮),刹车装置(工作闸,制动闸)偏心轴,抱闸,刹车轮,双联齿轮.

型 号: JD-(25KW)
牵引力: 16KN
绳速 : -/s
绳径 :
容绳量 : 400m
卷筒直径: 300mm
卷筒宽度: 356mm
电动机型号: YBJ25-4
电动机转速: 1470r/min
电动功率 : 25Kw
总传动比:
外型尺寸: 1350*1mm

机重 : 1460Kg

配套电机设备:QBZ-80N矿用隔爆型(真空)磁力起动器BZA10-3矿用隔爆控制按钮
