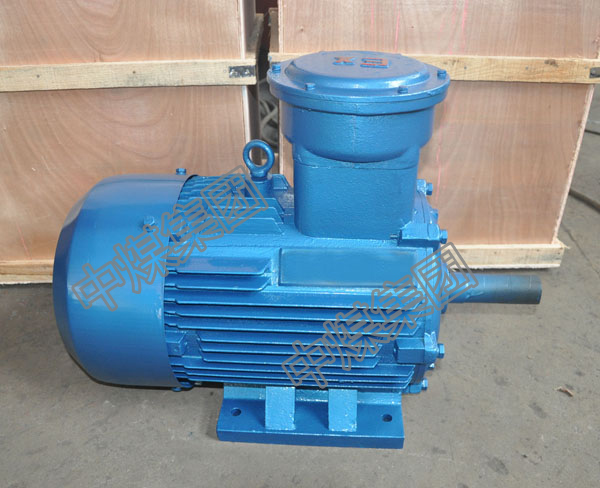

YBD系列隔爆型三相异步电机介绍

YBD系列隔爆型三相异步电机适用于煤矿井下(非采掘工作面),及工厂含有爆炸性气体混合物的的作业场所作电力拖动用.电动机以变极而变速.

防爆性能符合GB3836《爆炸性气体环境用电气设备》的规定.防爆标志"ExdI".

YBD系列隔爆型三相异步电机结构特点

1、隔爆结构为ExdIIBT4,也可制成ExdI、ExdIICT4.

2、主体外壳防护等级为IP55,也可制成IP56、IP65.

3、冷却方式为IC411.

4、绝缘等级为F,定子绕组温升裕度大、寿命更长.

5、电机定子绕组采用高强度漆包圆铜线,并经真空加压浸漆处理成为一个完整体,绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性.

6、电机转子采用铸铝结构,转子经动平衡校验,电机运转平稳、振动小、噪声低.

7、电机定、转子冲片采用高导磁、低损耗优质电工硅钢片,电机损耗低、效率高.

8、电机轴承选用人本集团电动机专用低振动、低噪声轴承,也可按客户要求选用进口轴承.

9、电机风扇、风罩:机座号280及以下采用防静电塑料风扇,其转动惯量小、损耗低,机座号315及以上采用铸铝或钢板焊接风扇,重量轻、强度高,全系列风扇与轴采用键联接,运行可靠.风罩为钢板结构,在防止一定大小的外物侵入的前提下得到较大的通风面积,使风路通畅.

YBD系列隔爆型三相异步电机的参数

额定电压:380V/660V
额定频率:50Hz
防护等级:IP44、IP54
绝缘等级:F
安装形式:B3、B5、B35等
