高压分压器产品介绍

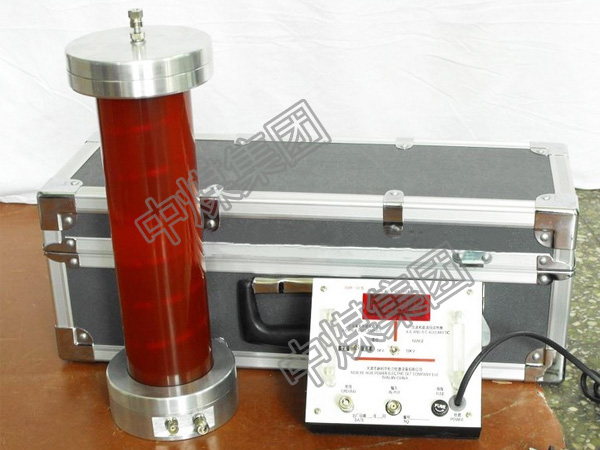

高压分压器由分压器、多值千伏表及专用电缆组成.主要用于现场交、直流高压测量,是取代静电电压表的直读高压测量设备.

高压分压器主要特点

1)分压器采用高精度电阻,电容组合件,特种工艺灌封,干式密封,不存在漏油问题.

2)输入阻抗高:降低了测试电流、功耗小,使产品体小质轻、性能稳定、测量精度高.

3)分压器、多值千伏表及专用电缆全部安放在一个铝合金箱内,安全可靠、便于携带和运输.

4)多值千伏表可直读直流平均值,交流峰值,真有效值,峰值 等电压值.

5)150KV以上采用有机复合绝缘外套,增加了表面爬距,大大降低了产品高度,使用携带更加方便

高压分压器主要技术指标

1、精 度:DC(±%+1个字) AC (±%+1个字)

2、分压比:150KV以下 1000:1 200KV以下 10000:1

3、电气强度:倍工作电压

高压分压器使用方法

1、打开箱盖,箱盖上装有多值千伏表及专用电缆,提起箱体,分压器就安装在箱底上.

2、先将地线与分压器接地柱接牢,再将专用电缆的一端接分压器,另一端接多值千伏表.

3、将被试品与分压器均压环牢固联接.

4、检查接线无误,严守操作距离,接通高压即可进行测量.

5、多值千伏表读数单位为"KV"首先按下电源键,显示"O".按下DC 直流键显示直流电压值;按下AC峰值键显示交流峰值;按下AC真有效值键显示交流真有效值;按下AC 峰值 键显示峰值 电压值.

6、多值千伏表显示窗口,若左上角显示"←" 时,说明9V电池应更换.

高压分压器注意事项

1、试验现场不得有杂物,以免影响测量精度.

2、地线必须联接牢靠,确保安全操作距离.

3、试验完毕必须充分放电,显示"O"后,试验人员才能进入现场.

4、严禁超额定电压使用.

5、保证设备表面清洁,存放在阴凉、干燥处.
